凝汽器海綿膠球清洗裝置組成配件，膠球清洗裝置產品用途與特點？
膠球清洗裝置產品用途與特點：
凝汽器海綿膠球清洗裝置由收球網、二次濾網、裝球室、膠球泵和程控裝置等設備組成。凝汽器海綿膠球清洗是借助水流的作用將大于銅管內徑的海綿膠球擠過凝汽器銅管，對銅管進行擦洗。凝汽器海綿膠球清洗裝置可在機組不減荷情況下循環清洗凝汽器銅管，降低凝汽器的端差和汽輪機背壓，提高汽機熱效率。降低發電煤耗。同時可減緩銅管內側腐蝕，是節能和改善勞動條件的理想設備。應用凝汽器海綿膠球清洗裝置和海綿膠球不停機在線運轉，清除冷卻管中的結垢和沉淀物，并始終維持設備的可靠運轉。是提高電廠經濟效益、保障凝汽器安全運行，不可缺少的必備產品。
凝汽器海綿膠球清洗裝置的收球率主要決定于收球網的結構是否先進合理，是宏慶公司研制出的新型柵網板式收球網具有可旋轉型，在膠球裝置投運時，網板處于收球位置，不投運情況下該柵網板可以旋轉到與水流方向一致的位置，既減少水阻又起到清洗柵板上雜物作用。本設備有單板式和分流型兩種，可選用手動或電動操作，而且柵網板采用拉筋螺栓組合，從而避免了使用一段時間后，由于壓力釋放、便網板變形，造成逃球等現象。凝汽器海綿膠球清洗裝置結構簡單，運轉靈活，收球順暢，收球率達96%以上。
凝汽器海綿膠球清洗裝置系統的組成：收球網、裝球室、分匯器、膠球輸送泵、二次濾網及管道閥門和控制部件組成。
膠球清洗規格:按機組容量或循環水管道配置。
1、收球網：收球網是膠球清洗系統中的關鍵設備，它安裝于凝汽器出水管段上，它的作用是把膠球從冷卻水中分離出來，且必須具備不漏球、不卡球的性能，球被回收后的柵網板可以轉動；在膠球裝置投運時，網板處于收球位置，在不投運清洗裝置時，該柵網板可以旋轉到與水流方向一致的位置；并設有反沖角度。既減少水阻又起到清除柵板上雜物的作用。網板的轉動定位由電動執行機構執行（小型收球網為手動控制）。
連云港市宏慶電力輔機開發有限公司研制的新型收球網是目前第三代更新?lián)Q代產品。它具有結構設計新穎、合理；操作方便；膠球回收率高（≥98%）等特點。
工作原理：新型收球網是在相應的管道中設置了一個A型柵格網，上部為進水端，網板將整個管道截面全部遮擋，收球工作由此開始。
A型柵格網的兩片網板由兩根轉軸轉動，在非運行工況時網板可被旋轉到一定角度，形成與水流平行的H型結構。H型結構使水流對網板進行反沖洗，可清除網上雜物及減小水阻。在投球運行時將網板轉回到原來的A型結構位置上。
主要型式有手動（小管徑）和電動（大管徑）兩種供選用。

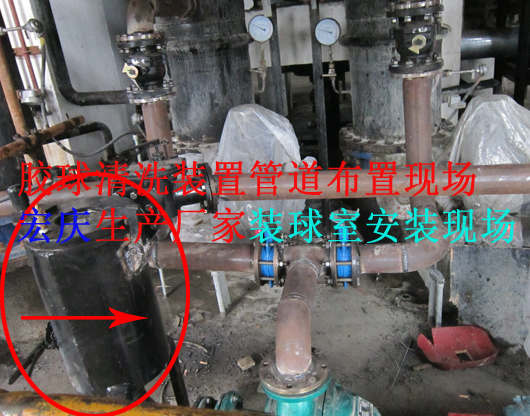

2、裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置；它由外殼、漏斗、切換閥等組成，并配有觀察窗、放氣、放水閥門等。
3、膠球泵：它是膠球清洗系統中使膠球進行不斷循環的動力設備。該泵是一個專用的無障礙離心泵，其葉輪由兩片構成管狀通道。它具有不堵球、不切球和對膠球磨損小等優點。
4、分匯器：分匯器是一個三通（管）閥。通過其中導向板的切換可使球進入需要清洗的一側凝汽器中。它也可作為收球網膠球引出管的匯合和裝球管的分流三通管使用。
